Series EF Hochspannungselektroden-Durchführungen (2 kV)
Benötigen Sie Beratung bei der Auswahl der richtigen Durchführung?
Kontaktieren Sie einen unserer Techniker unter 02166 999 44 oder senden Sie uns eine E-Mail
Die integrierte Elektrode ermöglicht es Hochspannung bis zu 2kV zur Versorgung von Leistungsheizern, Elektromotoren und anderen Einheiten mit hohem Energiebedarf in abgeschlossene Prozessumgebungen, Vakuumhochöfen, Autoklaven und Reaktorkessel einzubringen.
Durchführungen mit Kupfer-Elektroden sind in drei Größen, für Ströme von 40A, 100A und 200A bei max. 2kV erhältlich. Edelstahl- und Nickel-Elektroden sind für einen herabgesetzten Strombereich verfügbar. Sie kommen häufig dann zum Einsatz, wenn die Temperatur 380°C übersteigt.
Durchführungen mit Kupfer Elektrode besitzen Muttern und Unterlegscheiben aus Messing. Für Elektroden aus Edelstahl und Nickel werden Muttern und Unterlegscheiben aus Edelstahl eingesetzt.
Elektroden-Durchführungen der EF-Serie werden mit voreingestelltem Drehmoment für die sofortige Montage geliefert. Die Isolatoren bestehen aus Keramik.
- Integrierte Keramikisolatoren
- Elektroden aus Kupfer, Edelstahl oder Nickel
- Durchführungen in drei Größen erhältlich
- Geeignet für den Einsatz bei 2kV bis 200A
- Richtwert-Druckbereich: Vakuum bis 600 bar
- Drei verschiedene Dichtungsmaterialien zur Auswahl
- Temperaturbereich:
-200°C bis +380°C ((Kupfer Elektrode)
-200°C bis +870°C ((Edelstahl Elektrode)
-200°C bis +870°C ((Nickel Elektrode) - Wartungsfreundlich – interne Komponenten austauschbar
- Elektroden in Durchführung mit korrektem Drehmoment vormontiert, bereit für den direkten Einbau
- ATEX / IECEx / EACEx zugelassene Versionen verfügbar, bitte kontaktieren Sie uns für weitere Details
| Standard-Körper (A-Kappe) | Gewindekappe (B Kappe) | Schweißstutzen | Flansche |
|---|---|---|---|
 |
 |
 |
 |
| Standard-Körper, geeignet für die meisten Anwendungen. | Ermöglicht, auf der dem Prozessanschluss gegenüberliegenden Seite, die Montage an Anschlussköpfe oder Rohrleitungen. | Lieferung ohne Gewinde zur dauerhaften Schweißmontage. Im Bestellcode 'WELD' als Prozessanschluss angeben. |
Zum Anschluss an einen Gegenflansch innerhalb des Prozesses. Details zu den verfügbaren Flanschen siehe Abschnitt „Flansche (optional)“. |
| Größe 2 (1/4"-Gewinde oder äquivalent) | Größe 3 (1/2"-Gewinde oder äquivalent) | Größe 4 (3/4"-Gewinde oder äquivalent) | |||
|---|---|---|---|---|---|
| Standard-Gewindegrößen | Ø Elektrode | Standard-Gewindegrößen | Ø Elektrode | Standard-Gewindegrößen | Ø Elektrode |
| 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 3.2mm | 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 6.35mm | 3/4" BSPT, 3/4" BSPP, 3/4" NPT | 12.7mm |
| Alternative Gewindegrößen | Alternative Gewindegrößen | Alternative Gewindegrößen | |||
| M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT | M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | |||
| M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | M24x2.0, 7/8" SAE-14, 1" UNF-14 | |||
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | |||||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | |||||
| Dichtungsmaterial | Code | Farbe | Beispiel | Einsatztemperatur | Wiederverwendbar | Materialbeschreibung und Eigenschaften |
|---|---|---|---|---|---|---|
| Viton® | V | Braun |  |
-40°C bis +225°C (kurzzeitig bis +285°C) |
Ja | Fluorelastomer, beständig gegen Kohlenwasserstoffe, korrosive industrielle Chemikalien und Öle, geringe Durchdringungsrate, mechanisch robust auch bei hohen Temperaturen. |

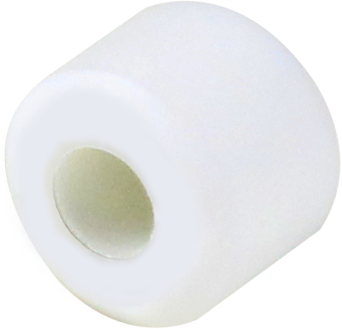

| PTFE | T | Weiß |  |
-200°C bis +250°C | Ja | Polytetrafluoräthylen, FDA genehmigte Klasse gemäß Titel 21 CFR17.1550 und genehmigt gemäß US Pharmacopoeia Class VI, natürliche Gleitfähigkeit, nicht befeuchtende, wasserabweisende Oberfläche die den Aufbau eines Biofilms erschwert, geringste Reibung aller festen Stoffe, geringe Wärmeübertragung. |
| Lava | L | Grau / Stein |  |
-200°C bis +870°C | Nein | Natürliches Magnesiumsilikat (Speckstein, Steatit oder Steintalkum). Wird beim Komprimieren pulverförmig. Hygroskopisch. Durchlässig für leichte Gase. Ungeeignet für die Verwendung mit flüssigen Medien und für die meisten Vakuumanwendungen. |
| Typ A | Beschreibung | Typ B | Beschreibung |
|---|---|---|---|
 STANDARD |
Durchführung mit Standard-Kappe und einem Gewinde zur Montage in den Prozess. |  |
Standard Fitting mit Gewindekappe Typ B zum Anschluss an Rohre/Anschlussköpfe oder Gehäuse. Das Gewinde der Kappe entspricht dem Gewinde des Körpers. Für Kappen mit vom Gewinde des Körpers abweichendem Gewinde, den Gewindetyp nach dem 'B' im Bestellcode angeben, z.B.: Bei Durchführungen mit Schweißstutzen muss für die B-Kappe die Gewindeform angegeben werden. |
| Typ | Beispiel | Ausführung | Maximal kompatible Baugröße |
Außen-Ø | Materialstärke |
|---|---|---|---|---|---|
| KF Flansch | |
KF16 | Größe 2 | 30mm | 5.08mm |
| KF25 | Größe 3 | 40mm | 5.08mm | ||
| KF40 | Größe 5 | 55mm | 5.08mm | ||
| KF50 | Größe 5 | 75mm | 5.08mm | ||
| CF Flansch |  |
DN16CF | Größe 3 | 33.8mm | 7.6mm |
| DN25CF | Größe 4 | 54.0mm | 11.9mm | ||
| DN35-40CF | Größe 5 | 69.9mm | 12.7mm | ||
| DN50CF | Größe 5 | 85.7mm | 16.0mm | ||
| DN63CF | Größe 5 | 114.3mm | 17.3mm |
CF-Flansche sind nicht drehbar (fest) und entsprechen der ISO-Norm 3669-2017.
KF-Flansche sind kompatibel mit der Spezifikation nach ISO-Norm 2861.
Viele andere Flanschausführungen sind auf Anfrage erhältlich (DIN, JIS, ANSI, etc.), kontaktieren Sie uns für weitere Details.
Baugröße, Richtdruckwerte1 und verfügbare Bohrungs-Ø für BSPT, BSPP und NPT Gewinde
| Baugröße | Größe 2 (1/4") | Größe 3 (1/2") | Größe 4 (3/4") | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dichtung | L | T | V | L | T | V | L | T | V | ||
| max. Spannung | 2kV | 2kV | 2kV | ||||||||
| Elektrode Material | max. Stromstärke | Ø Elektrode (mm) | Der maximale Richtdruckwert (in bar) bei 20°C ist für jedes Dichtungsmaterial gemäß der Elektrodengröße1 angegeben. Diese Werte sind Richtwerte, die Eignung eines der hier beschriebenen Produkte für eine bestimmte Anwendung liegt ganz im Ermessen des Käufers, der dies für seine jeweilige Anwendung am besten beurteilen kann. |
||||||||
| Kupfer Edelstahl 316 Nickel |
40A 10A 15A |
3.2 | 600 | 350 | 550 | ||||||
| Kupfer Edelstahl 316 Nickel |
100A 15A 40A |
6.35 | 450 | 150 | 400 | ||||||
| Kupfer Edelstahl 316 Nickel |
200A 30A 80A |
12.7 | 200 | 150 | 150 | ||||||
- Die für die einzelnen Dichtungsarten angegebenen Richtdruckwerte gelten bei 20°C. Spectite®-Durchführungen von TC GmbH sind so konzipiert, dass sie die Elemente effizient abdichten und Bewegung unter Druck und Vakuum verhindern. Es ist gute Installationspraxis, die Elemente zusätzlich mechanisch zu sichern, wenn der Differenzdruck 50 % des Richtdruckwertes der Durchführung bei 20°C überschreitet. Bei einem Temperaturanstieg ist mit einer Verringerung des maximalen Richtdruckwertes zu rechnen. Der maximale Richtdruckwert (in bar) bei 20°C ist für jedes Dichtungsmaterial gemäß der Elementgröße1 angegeben. Diese Werte sind Richtwerte, die Eignung eines der hier beschriebenen Produkte für eine bestimmte Anwendung liegt ganz im Ermessen des Käufers, der dies für seine jeweilige Anwendung am besten beurteilen kann.
- Andere Typen von Prozessanschlüssen verfügbar, siehe Baugrößen.
| Größe 2 (1/4"-Gewinde oder äquivalent) | Größe 3 (1/2"-Gewinde oder äquivalent) | Größe 4 (3/4"-Gewinde oder äquivalent) |
|---|---|---|
 |
 |
 |
Spectite
Druck- und vakuumdichte Durchführungen
von TC Mess- und Regeltechnik GmbH
