PSF-Serie Split Durchführungen für einzelne Elemente
Benötigen Sie Beratung bei der Auswahl der richtigen Durchführung?
Kontaktieren Sie einen unserer Techniker unter 02166 999 44 oder senden Sie uns eine E-Mail
Die PSF-Serie ähnelt den PF-Durchführungen, hat aber geteilte interne Komponenten.
Dies ermöglicht die Passage von Elementen, mit größeren Teilbereichen als den abzudichtenden Bereich, durch den Körper der Durchführung. Typische Beispiele sind Fühler mit montierten Steckverbindern und Übergangshülsen oder solche mit bauchigen Messspitzen.
Vier verschiedene Baugrößen mit 1/4", 1/2", 3/4" oder 1" Prozessanschluss in DIN 2999 R oder NPT-Gewinde verfügbar.
Spectite® Durchführungen wurden für eine mühelose Montage und Installation entwickelt. Solange die Elemente nicht unter Druck oder Vakuum stehen können sie problemlos justiert, entfernt oder ausgetauscht werden.
- Einzelne Elemente können ohne komplette Demontage ausgetauscht werden
- Geteilte interne Komponenten (Bolzen, Dichtung, Sitz), um eine einfache Installation von Elementen mit angeschlossenen Steckern oder Bereichen mit größerem Durchmesser zu erlauben
- Konzipiert für den einfachen Einbau einzelner Elemente von 1,0mm bis 19,05mm Durchmesser
- Richtwert-Druckbereich: Vakuum bis 670 bar
- Temperaturbereich: -200°C bis +870°C
- Mediumberührende Teile aus Edelstahl 316L (siehe oben)
- Fünf verschiedene Dichtungsmaterialien zur Auswahl
- Eintauchlänge der Einzelelemente leicht justierbar
- Wiederverwendbare Durchführung - Innenteile austauschbar
| Standard-Körper (A-Kappe) | Gewindekappe (B Kappe) | Schweißstutzen | Flansche |
|---|---|---|---|
 |
 |
 |
 |
| Standard-Körper, geeignet für die meisten Anwendungen. | Ermöglicht, auf der dem Prozessanschluss gegenüberliegenden Seite, die Montage an Anschlussköpfe oder Rohrleitungen. | Lieferung ohne Gewinde zur dauerhaften Schweißmontage. Im Bestellcode 'WELD' als Prozessanschluss angeben. |
Zum Anschluss an einen Gegenflansch innerhalb des Prozesses. Details zu den verfügbaren Flanschen siehe Abschnitt „Flansche (optional)“. |
| Größe 2 (1/4"-Gewinde oder äquivalent) | Größe 3 (1/2"-Gewinde oder äquivalent) | Größe 4 (3/4"-Gewinde oder äquivalent) | |||
|---|---|---|---|---|---|
| Standard-Gewindegrößen | Max. Rohr-Ø | Standard-Gewindegrößen | Max. Rohr-Ø | Standard-Gewindegrößen | Max. Rohr-Ø |
| 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 6.35mm | 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 10.0mm | 3/4" BSPT, 3/4" BSPP, 3/4" NPT | 19.05mm |
| Alternative Gewindegrößen | Max. Rohr-Ø | Alternative Gewindegrößen | Max. Rohr-Ø | Alternative Gewindegrößen | Max. Rohr-Ø |
| M10x1.0, 7/16" UNF-20 | 6.35mm | 3/8" BSPT, 3/8" BSPP, 3/8" NPT | 10.0mm | M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | 19.05mm |
| M12x1.5, 1/2" UNF-20 | 6.35mm | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | 10.0mm | M24x2.0, 7/8" SAE-14, 1" UNF-14 | 19.05mm |
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | 10.0mm | ||||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | 10.0mm | ||||
| Größe 5 (1"-Gewinde oder äquivalent) | Durchgangsmaße für Durchführungen mit geteilten internen Komponenten | ||||
| Standard-Gewindegrößen | Max. Rohr-Ø |  |
|||
| 1" BSPT, 1" BSPP, 1" NPT | 25.4mm | ||||
| Alternative Gewindegrößen | Max. Rohr-Ø | ||||
| M27x2.0, 1+3/16" SAE-12, 1" UNF-14 | 25.4mm | Baugröße | passierbarer Innen-Ø Körper / Kappe | ||
| M33x2.0, 1+5/8" SAE-12, 1+1/8" UNF-14 | 25.4mm | Größe 2 (1/4") | 8.2mm Ø | ||
| Größe 3 (1/2") | 12.2mm Ø | ||||
| Größe 4 (3/4") | 20.2mm Ø | ||||
| Größe 5 (1") | 25.6mm Ø | ||||
| Dichtungsmaterial | Code | Farbe | Beispiel | Einsatztemperatur | Wiederverwendbar | Materialbeschreibung und Eigenschaften |
|---|---|---|---|---|---|---|
| Neopren | N | Grün |  |
-40°C bis +90°C | Ja | Synthetischer Gummi basierend auf Polychloroprene, die elastischen Eigenschaften werden durch Vulkanisierung erhöht, sehr viel höhere Beständigkeit gegenüber Hitze, Licht, Oxidation und Erdöl als gewöhnliches Gummi. |
| Viton® | V | Braun |  |
-40°C bis +225°C (kurzzeitig bis +285°C) |
Ja | Fluorelastomer, beständig gegen Kohlenwasserstoffe, korrosive industrielle Chemikalien und Öle, geringe Durchdringungsrate, mechanisch robust auch bei hohen Temperaturen. |
| PTFE | T | Weiß |  |
-200°C bis +250°C | Ja | Polytetrafluoräthylen, FDA genehmigte Klasse gemäß Titel 21 CFR17.1550 und genehmigt gemäß US Pharmacopoeia Class VI, natürliche Gleitfähigkeit, nicht befeuchtende, wasserabweisende Oberfläche die den Aufbau eines Biofilms erschwert, geringste Reibung aller festen Stoffe, geringe Wärmeübertragung. |

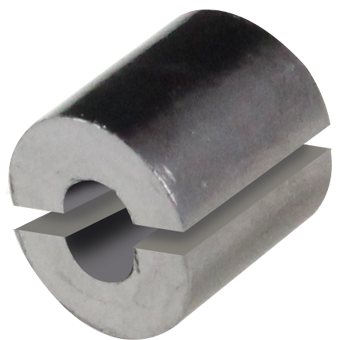

| Graftite™ | G | Grau / Schwarz |  |
-200°C bis +550°C (bis +870°C in reduzierender Atmosphäre) |
Nein | Graphit mit 98% Reinheit, resistent gegen die meisten Medien, nicht 'nässend' bei Kontakt mit geschmolzenen Metallen oder Salzen, asbestfrei, alterungsbeständig, bröckelfrei, gute Beständigkeit gegen Temperaturschock. Leitfähiges Material (nicht elektrisch isolierend). |
| Lava | L | Grau / Stein |  |
-200°C bis +870°C | Nein | Natürliches Magnesiumsilikat (Speckstein, Steatit oder Steintalkum). Wird beim Komprimieren pulverförmig. Hygroskopisch. Durchlässig für leichte Gase. Ungeeignet für die Verwendung mit flüssigen Medien und für die meisten Vakuumanwendungen. |
| Typ A | Beschreibung | Typ B | Beschreibung |
|---|---|---|---|
 STANDARD |
Durchführung mit Standard-Kappe und einem Gewinde zur Montage in den Prozess. |  |
Standard Fitting mit Gewindekappe Typ B zum Anschluss an Rohre/Anschlussköpfe oder Gehäuse. Das Gewinde der Kappe entspricht dem Gewinde des Körpers. Für Kappen mit vom Gewinde des Körpers abweichendem Gewinde, den Gewindetyp nach dem 'B' im Bestellcode angeben, z.B.: Bei Durchführungen mit Schweißstutzen muss für die B-Kappe die Gewindeform angegeben werden. |
| Typ | Beispiel | Ausführung | Maximal kompatible Baugröße |
Außen-Ø | Materialstärke |
|---|---|---|---|---|---|
| KF Flansch |  |
KF16 | Größe 2 | 30mm | 5.08mm |
| KF25 | Größe 3 | 40mm | 5.08mm | ||
| KF40 | Größe 5 | 55mm | 5.08mm | ||
| KF50 | Größe 5 | 75mm | 5.08mm | ||
| CF Flansch | |
DN16CF | Größe 3 | 33.8mm | 7.6mm |
| DN25CF | Größe 4 | 54.0mm | 11.9mm | ||
| DN35-40CF | Größe 5 | 69.9mm | 12.7mm | ||
| DN50CF | Größe 5 | 85.7mm | 16.0mm | ||
| DN63CF | Größe 5 | 114.3mm | 17.3mm |
CF-Flansche sind nicht drehbar (fest) und entsprechen der ISO-Norm 3669-2017.
KF-Flansche sind kompatibel mit der Spezifikation nach ISO-Norm 2861.
Viele andere Flanschausführungen sind auf Anfrage erhältlich (DIN, JIS, ANSI, etc.), kontaktieren Sie uns für weitere Details.
Baugröße, Richtdruckwerte1 und verfügbare Bohrungs-Ø für BSPT, BSPP und NPT Gewinde
| Baugröße | Größe 2 (1/4") | Größe 3 (1/2") | Größe 4 (3/4") | Größe 5 (1") | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dichtung | |||||||||||||||||||
| G | L | N | T | V | G | L | N | T | V | G | L | T | V | G | L | T | V | ||
| Proben Größe (Ø)3 | Der maximale Richtdruckwert (in bar) bei 20°C ist für jedes Dichtungsmaterial gemäß der Elementgröße1 angegeben. Diese Werte sind Richtwerte, die Eignung eines der hier beschriebenen Produkte für eine bestimmte Anwendung liegt ganz im Ermessen des Käufers, der dies für seine jeweilige Anwendung am besten beurteilen kann. |
||||||||||||||||||
| ins. | mm | ||||||||||||||||||
| 0.040 | 1.0 | 480 | 480 | 300 | 210 | 450 | |||||||||||||
| 0.059 | 1.5 | ||||||||||||||||||
| 0.062 | 1.59 | ||||||||||||||||||
| 0.080 | 2.0 | 480 | 610 | 180 | 80 | 180 | |||||||||||||
| 0.118 | 3.0 | 500 | 670 | 100 | 100 | 100 | |||||||||||||
| 0.125 | 3.2 | ||||||||||||||||||
| 0.157 | 4.0 | 260 | 590 | 100 | 50 | 150 | |||||||||||||
| 0.177 | 4.5 | ||||||||||||||||||
| 0.187 | 4.76 | ||||||||||||||||||
| 0.236 | 6.0 | 230 | 500 | 80 | 40 | 120 | 330 | 100 | 130 | 50 | 140 | 50 | 100 | 20 | 100 | ||||
| 0.250 | 6.35 | ||||||||||||||||||
| 0.312 | 8.0 | 70 | 90 | 80 | 60 | 80 | 30 | 40 | |||||||||||
| 0.375 | 9.5 | 300 | 500 | 60 | 80 | 30 | |||||||||||||
| 0.393 | 10.0 | 30 | 50 | 20 | 20 | ||||||||||||||
| 0.472 | 12.0 | 50 | |||||||||||||||||
| 0.500 | 12.7 | ||||||||||||||||||
| 0.625 | 15.88 | ||||||||||||||||||
| 0.750 | 19.05 | ||||||||||||||||||
- Die für die einzelnen Dichtungsarten angegebenen Richtdruckwerte gelten bei 20°C. Spectite®-Durchführungen von TC GmbH sind so konzipiert, dass sie die Elemente effizient abdichten und Bewegung unter Druck und Vakuum verhindern. Es ist gute Installationspraxis, die Elemente zusätzlich mechanisch zu sichern, wenn der Differenzdruck 50 % des Richtdruckwertes der Durchführung bei 20°C überschreitet. Bei einem Temperaturanstieg ist mit einer Verringerung des maximalen Richtdruckwertes zu rechnen. Der maximale Richtdruckwert (in bar) bei 20°C ist für jedes Dichtungsmaterial gemäß der Elementgröße1 angegeben. Diese Werte sind Richtwerte, die Eignung eines der hier beschriebenen Produkte für eine bestimmte Anwendung liegt ganz im Ermessen des Käufers, der dies für seine jeweilige Anwendung am besten beurteilen kann.
- Andere Arten von Prozessanschlüssen verfügbar.
- Die genannten Proben-Ø sind üblichen Größen, für allgemeine industrielle Anwendungen. Andere Proben-Ø, zwischen dem kleinsten und größten genannten Wert, können geliefert werden.
| Größe 2 (1/4"-Gewinde oder äquivalent) | Größe 3 (1/2"-Gewinde oder äquivalent) | Größe 4 (3/4"-Gewinde oder äquivalent) | ||
|---|---|---|---|---|
 |
 |
 |
||
| Größe 5 (1"-Gewinde oder äquivalent) | Durchgangsmaße für Durchführungen mit geteilten internen Komponenten | |||
 |
|
|||
| Baugröße | passierbarer Innen-Ø Körper / Kappe | |||
| Größe 2 (1/4") | 8.2mm Ø | |||
| Größe 3 (1/2") | 12.2mm Ø | |||
| Größe 4 (3/4") | 20.2mm Ø | |||
| Größe 5 (1") | 25.6mm Ø | |||
Bitte beachten Sie: Die Gesamtlänge kann je nach verwendetem Dichtungsmaterial und Sensor-Ø leicht variieren.
